Ø Refoulement 65 mm

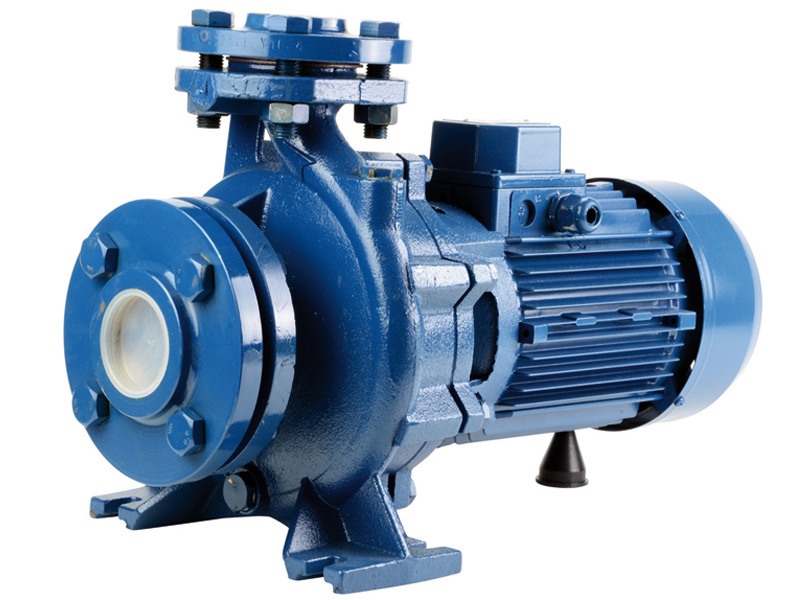

Pompe normalisée - Triphasé 400 V
Ø Refoulement 65 mm
Pompes centrifuges utilisées dans l’approvisionnement d’eau, dans les installations de pressurisation et anti-incendie, refroidissement, chauffage, irrigation, applications agricoles et industrielles.
Généralités pompe normalisée
Ces pompes sont utilisées pour pomper de l'eau claire ou très légèrement chargée, pour l'arrosage ou l'alimentation domestique, industrielle ou agricole.
Les pompes centrifuges normalisées sont plus particulièrement adaptées à l'arrosage agricole, à l'irrigation ou l'alimentation animale, aux processus industriels ou agro-alimentaires.
Elles sont de construction robuste et éprouvée, et ne sont pas auto-amorçantes.
Leurs dimensions et leur raccordement standardisés permettent leur remplacement sans modification de circuit.
Elles servent à puiser de l'eau douce dans des sources, des puits, des forages, des réserves, des systèmes de récupération d'eau de pluie ou des rivières.
Choix des caractéristiques de la pompe adaptée à vos besoins.
1. Déterminer la consommation, donc le débit nécessaire
Il faut connaître la consommation par jour, en déduire le volume d'eau maximum par heure pour couvrir le fonctionnement de l'installation.
La pompe devra avoir un débit égal environ au tiers de la consommation journalière.
Consommations domestiques:
1 personne : 200 litres / jour
Pelouse : 8 litres / m2 / jour
Jardin : 6 litres / m2 / jour
2. Calculer la pression nécessaire
Il est indispensable de calculer la pression nécessaire à la bonne circulation de l'eau.
Elle se calcule en mètres de hauteur d'eau et le résultat s'appelle la hauteur manométrique totale ou HMT
1. Le dénivelé entre le niveau de l'eau au point de pompage et le point de distribution, à mesurer ou évaluer sur le terrain.
Pour 10m de dénivelé, ajouter 10 m à la HMT.
2. Les pertes en charge dues à la longueur de la canalisation et à sa forme.
Exemple de calcul: Débit: 3m3/h
Diamètre tuyauterie: 40mm
Perte en charge: 4,5 cm CE par m de canalisation
Si la longueur de canalisation est de 50m, cela donne 50 x 4,5 =225cm CE de perte en charge totale,
Soit 2,25m à rajouter à la hauteur manométrique totale HMT.
3. La pression nécessaire à l'utilisation ou la bonne marche des équipements raccordés.
Il faut que le point de fonctionnement de la pompe, par exemple 4m3 à 50m (5bar) soit situé dans la partie centrale, en évitant les extrémités à droite ou à gauche de la courbe.
Ces pompes sont utilisées pour pomper de l'eau claire ou très légèrement chargée, pour l'arrosage ou l'alimentation domestique, industrielle ou agricole.
Les pompes centrifuges normalisées sont plus particulièrement adaptées à l'arrosage agricole, à l'irrigation ou l'alimentation animale, aux processus industriels ou agro-alimentaires.
Elles sont de construction robuste et éprouvée, et ne sont pas auto-amorçantes.
Leurs dimensions et leur raccordement standardisés permettent leur remplacement sans modification de circuit.
Elles servent à puiser de l'eau douce dans des sources, des puits, des forages, des réserves, des systèmes de récupération d'eau de pluie ou des rivières.
Choix des caractéristiques de la pompe adaptée à vos besoins.
1. Déterminer la consommation, donc le débit nécessaire
Il faut connaître la consommation par jour, en déduire le volume d'eau maximum par heure pour couvrir le fonctionnement de l'installation.
La pompe devra avoir un débit égal environ au tiers de la consommation journalière.
Débit = Consommation par jour / 3
Le débit s'exprime en mètres cube par h (m3/h) ou en litres par minutes (l/min)Consommations domestiques:
1 personne : 200 litres / jour
Pelouse : 8 litres / m2 / jour
Jardin : 6 litres / m2 / jour
2. Calculer la pression nécessaire
Il est indispensable de calculer la pression nécessaire à la bonne circulation de l'eau.
Elle se calcule en mètres de hauteur d'eau et le résultat s'appelle la hauteur manométrique totale ou HMT
10 mètres d'eau = 1 bar = 1kg de pression.
Les éléments à prendre en compte:1. Le dénivelé entre le niveau de l'eau au point de pompage et le point de distribution, à mesurer ou évaluer sur le terrain.
Pour 10m de dénivelé, ajouter 10 m à la HMT.
2. Les pertes en charge dues à la longueur de la canalisation et à sa forme.
- Le débit
- La longueur de la canalisation.
Débit
en m3/h |
Diamètre tuyauterie | |||||
---|---|---|---|---|---|---|
25mm
20/27 ¾" |
32mm
26/34 1" |
40mm
33/42 1" 1/4 |
50mm
40/49 1" 1/2 |
63mm
50/60 2" |
75mm
66/76 2" 1/2 |
|
1 | 8,0 | 2,1 | 0,5 | 0,2 | ||
1,5 | 17,0 | 5,0 | 1,0 | 0,5 | 0,1 | |
2 | 33,0 | 9,0 | 2,0 | 0,9 | 0,3 | |
3 | 21,0 | 4,5 | 2,2 | 0,6 | 0,1 | |
4 | 32,0 | 7,6 | 3,5 | 1,0 | 0,2 | |
5 | 13,0 | 6,0 | 1,8 | 0,4 | ||
6 | Les valeurs sont
surestimées pour tenir compte des raccords, codes, etc. |
17,0 | 8,0 | 2,5 | 0,5 | |
7 | 25,0 | 12,0 | 3,5 | 0,7 | ||
8 | 33,0 | 14,0 | 4,5 | 1,0 | ||
9 | 19,0 | 5,7 | 1,2 | |||
10 | Les valeurs en grisé sont à éviter, et
conduisent à choisir un diamètre supérieur, ne pas dépasser 10m |
23,0 | 7,0 | 1,5 | ||
Valeur des pertes en charge en cm CE (cm de colonne d'eau) par m de canalisation |
Exemple de calcul: Débit: 3m3/h
Diamètre tuyauterie: 40mm
Perte en charge: 4,5 cm CE par m de canalisation
Si la longueur de canalisation est de 50m, cela donne 50 x 4,5 =225cm CE de perte en charge totale,
Soit 2,25m à rajouter à la hauteur manométrique totale HMT.
3. La pression nécessaire à l'utilisation ou la bonne marche des équipements raccordés.
- un robinet fonctionne avec 1 bar de pression.
- une douche, de 2 à 3 bars.
- un arroseur avec 3 bars mini.
Il faut que le point de fonctionnement de la pompe, par exemple 4m3 à 50m (5bar) soit situé dans la partie centrale, en évitant les extrémités à droite ou à gauche de la courbe.
