Pompe multicellulaire horizontale
Pompes centrifuges multicellulaires horizontales, pour pompage d’eaux propres non chargées. Ces pompes sont utilisées pour réaliser des groupes de surpression, l'irrigation, le transfert d'eau.
Ces pompes sont utilisées pour pomper de l'eau claire ou très légèrement chargée, pour l'arrosage ou l'alimentation domestique, industrielle ou agricole.
Les pompes multicellulaires sont des pompes centrifuges utilisées pour la surpression, leurs turbines multiples permettent d'atteindre des pressions importantes.
Leur rendement est bon, mais elles ne sont pas auto-amorçantes et même un peu délicates à amorcer si l'installation et la mise en route ne sont pas faites très soigneusement.
Selon la place disponible et la disposition des canalisations, vous avez le choix entre des pompes horizontales ou verticales, et entre des sortie en ligne ou disposées verticalement.
Elles servent à puiser de l'eau douce dans des sources, des puits, des forages, des réserves, des systèmes de récupération d'eau de pluie ou des rivières ou de remonter la pression trop faible d'un réseau d'eau de ville.
Les pompes multicellulaires sont des pompes centrifuges utilisées pour la surpression, leurs turbines multiples permettent d'atteindre des pressions importantes.
Leur rendement est bon, mais elles ne sont pas auto-amorçantes et même un peu délicates à amorcer si l'installation et la mise en route ne sont pas faites très soigneusement.
Selon la place disponible et la disposition des canalisations, vous avez le choix entre des pompes horizontales ou verticales, et entre des sortie en ligne ou disposées verticalement.
Elles servent à puiser de l'eau douce dans des sources, des puits, des forages, des réserves, des systèmes de récupération d'eau de pluie ou des rivières ou de remonter la pression trop faible d'un réseau d'eau de ville.
Pompes centrifuges multicellulaires horizontales, pour pompage d’eaux propres non chargées. Ces pompes sont utilisées pour réaliser des groupes de surpression, l'irrigation, le transfert d'eau.
Généralités pompe multicellulaire
Ces pompes sont utilisées pour pomper de l'eau claire ou très légèrement chargée, pour l'arrosage ou l'alimentation domestique, industrielle ou agricole.
Les pompes multicellulaires sont des pompes centrifuges utilisées pour la surpression, leurs turbines multiples permettent d'atteindre des pressions importantes.
Leur rendement est bon, mais elles ne sont pas auto-amorçantes et même un peu délicates à amorcer si l'installation et la mise en route ne sont pas faites très soigneusement.
Selon la place disponible et la disposition des canalisations, vous avez le choix entre des pompes horizontales ou verticales, et entre des sortie en ligne ou disposées verticalement.
Elles servent à puiser de l'eau douce dans des sources, des puits, des forages, des réserves, des systèmes de récupération d'eau de pluie ou des rivières ou de remonter la pression trop faible d'un réseau d'eau de ville.
Choix des caractéristiques de la pompe adaptée à vos besoins.
1. Déterminer la consommation, donc le débit nécessaire
Il faut connaître la consommation par jour, en déduire le volume d'eau maximum par heure pour couvrir le fonctionnement de l'installation.
La pompe devra avoir un débit égal environ au tiers de la consommation journalière.
Consommations domestiques:
1 personne : 200 litres / jour
Pelouse : 8 litres / m2 / jour
Jardin : 6 litres / m2 / jour
2. Calculer la pression nécessaire
Il est indispensable de calculer la pression nécessaire à la bonne circulation de l'eau.
Elle se calcule en mètres de hauteur d'eau et le résultat s'appelle la hauteur manométrique totale ou HMT
1. Le dénivelé entre le niveau de l'eau au point de pompage et le point de distribution, à mesurer ou évaluer sur le terrain.
Pour 10m de dénivelé, ajouter 10 m à la HMT.
2. Les pertes en charge dues à la longueur de la canalisation et à sa forme.
Exemple de calcul: Débit: 3m3/h
Diamètre tuyauterie: 40mm
Perte en charge: 4,5 cm CE par m de canalisation
Si la longueur de canalisation est de 50m, cela donne 50 x 4,5 =225cm CE de perte en charge totale,
Soit 2,25m à rajouter à la hauteur manométrique totale HMT.
3. La pression nécessaire à l'utilisation ou la bonne marche des équipements raccordés.
Il faut que le point de fonctionnement de la pompe, par exemple 4m3 à 50m (5bar) soit situé dans la partie centrale, en évitant les extrémités à droite ou à gauche de la courbe.
Ces pompes sont utilisées pour pomper de l'eau claire ou très légèrement chargée, pour l'arrosage ou l'alimentation domestique, industrielle ou agricole.
Les pompes multicellulaires sont des pompes centrifuges utilisées pour la surpression, leurs turbines multiples permettent d'atteindre des pressions importantes.
Leur rendement est bon, mais elles ne sont pas auto-amorçantes et même un peu délicates à amorcer si l'installation et la mise en route ne sont pas faites très soigneusement.
Selon la place disponible et la disposition des canalisations, vous avez le choix entre des pompes horizontales ou verticales, et entre des sortie en ligne ou disposées verticalement.
Elles servent à puiser de l'eau douce dans des sources, des puits, des forages, des réserves, des systèmes de récupération d'eau de pluie ou des rivières ou de remonter la pression trop faible d'un réseau d'eau de ville.
Choix des caractéristiques de la pompe adaptée à vos besoins.
1. Déterminer la consommation, donc le débit nécessaire
Il faut connaître la consommation par jour, en déduire le volume d'eau maximum par heure pour couvrir le fonctionnement de l'installation.
La pompe devra avoir un débit égal environ au tiers de la consommation journalière.
Débit = Consommation par jour / 3
Le débit s'exprime en mètres cube par h (m3/h) ou en litres par minutes (l/min)Consommations domestiques:
1 personne : 200 litres / jour
Pelouse : 8 litres / m2 / jour
Jardin : 6 litres / m2 / jour
2. Calculer la pression nécessaire
Il est indispensable de calculer la pression nécessaire à la bonne circulation de l'eau.
Elle se calcule en mètres de hauteur d'eau et le résultat s'appelle la hauteur manométrique totale ou HMT
10 mètres d'eau = 1 bar = 1kg de pression.
Les éléments à prendre en compte:1. Le dénivelé entre le niveau de l'eau au point de pompage et le point de distribution, à mesurer ou évaluer sur le terrain.
Pour 10m de dénivelé, ajouter 10 m à la HMT.
2. Les pertes en charge dues à la longueur de la canalisation et à sa forme.
- Le débit
- La longueur de la canalisation.
| Débit en m3/h |
Diamètre tuyauterie | |||||
|---|---|---|---|---|---|---|
| 25mm 20/27 ¾" |
32mm 26/34 1" |
40mm 33/42 1" 1/4 |
50mm 40/49 1" 1/2 |
63mm 50/60 2" |
75mm 66/76 2" 1/2 |
|
| 1 | 8,0 | 2,1 | 0,5 | 0,2 | ||
| 1,5 | 17,0 | 5,0 | 1,0 | 0,5 | 0,1 | |
| 2 | 33,0 | 9,0 | 2,0 | 0,9 | 0,3 | |
| 3 | 21,0 | 4,5 | 2,2 | 0,6 | 0,1 | |
| 4 | 32,0 | 7,6 | 3,5 | 1,0 | 0,2 | |
| 5 | 13,0 | 6,0 | 1,8 | 0,4 | ||
| 6 | Les valeurs sont surestimées pour tenir compte des raccords, codes, etc. |
17,0 | 8,0 | 2,5 | 0,5 | |
| 7 | 25,0 | 12,0 | 3,5 | 0,7 | ||
| 8 | 33,0 | 14,0 | 4,5 | 1,0 | ||
| 9 | 19,0 | 5,7 | 1,2 | |||
| 10 | Les valeurs en grisé sont à éviter, et conduisent à choisir un diamètre supérieur, ne pas dépasser 10m |
23,0 | 7,0 | 1,5 | ||
| Valeur des pertes en charge en cm CE (cm de colonne d'eau) par m de canalisation | ||||||
Exemple de calcul: Débit: 3m3/h
Diamètre tuyauterie: 40mm
Perte en charge: 4,5 cm CE par m de canalisation
Si la longueur de canalisation est de 50m, cela donne 50 x 4,5 =225cm CE de perte en charge totale,
Soit 2,25m à rajouter à la hauteur manométrique totale HMT.
3. La pression nécessaire à l'utilisation ou la bonne marche des équipements raccordés.
- un robinet fonctionne avec 1 bar de pression.
- une douche, de 2 à 3 bars.
- un arroseur avec 3 bars mini.
Il faut que le point de fonctionnement de la pompe, par exemple 4m3 à 50m (5bar) soit situé dans la partie centrale, en évitant les extrémités à droite ou à gauche de la courbe.

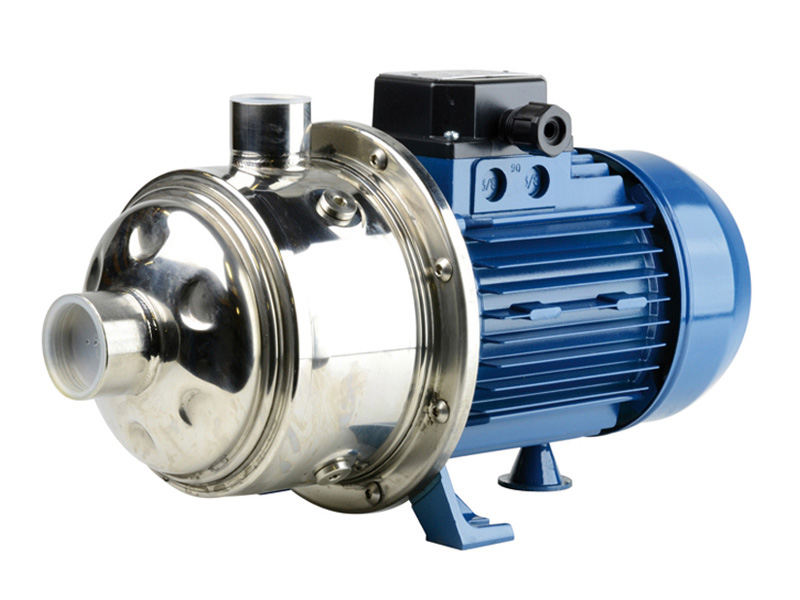

Horizontale - Débit max. : 4,9 m3/h
Pompes centrifuges multicellulaires horizontales, pour pompage d’eaux propres non chargées. Ces pompes sont utilisées pour réaliser des groupes de surpression, l'irrigation, le transfert d'eau.
Généralités pompe multicellulaire
Ces pompes sont utilisées pour pomper de l'eau claire ou très légèrement chargée, pour l'arrosage ou l'alimentation domestique, industrielle ou agricole.
Les pompes multicellulaires sont des pompes centrifuges utilisées pour la surpression, leurs turbines multiples permettent d'atteindre des pressions importantes.
Leur rendement est bon, mais elles ne sont pas auto-amorçantes et même un peu délicates à amorcer si l'installation et la mise en route ne sont pas faites très soigneusement.
Selon la place disponible et la disposition des canalisations, vous avez le choix entre des pompes horizontales ou verticales, et entre des sortie en ligne ou disposées verticalement.
Elles servent à puiser de l'eau douce dans des sources, des puits, des forages, des réserves, des systèmes de récupération d'eau de pluie ou des rivières ou de remonter la pression trop faible d'un réseau d'eau de ville.
Choix des caractéristiques de la pompe adaptée à vos besoins.
1. Déterminer la consommation, donc le débit nécessaire
Il faut connaître la consommation par jour, en déduire le volume d'eau maximum par heure pour couvrir le fonctionnement de l'installation.
La pompe devra avoir un débit égal environ au tiers de la consommation journalière.
Consommations domestiques:
1 personne : 200 litres / jour
Pelouse : 8 litres / m2 / jour
Jardin : 6 litres / m2 / jour
2. Calculer la pression nécessaire
Il est indispensable de calculer la pression nécessaire à la bonne circulation de l'eau.
Elle se calcule en mètres de hauteur d'eau et le résultat s'appelle la hauteur manométrique totale ou HMT
1. Le dénivelé entre le niveau de l'eau au point de pompage et le point de distribution, à mesurer ou évaluer sur le terrain.
Pour 10m de dénivelé, ajouter 10 m à la HMT.
2. Les pertes en charge dues à la longueur de la canalisation et à sa forme.
Exemple de calcul: Débit: 3m3/h
Diamètre tuyauterie: 40mm
Perte en charge: 4,5 cm CE par m de canalisation
Si la longueur de canalisation est de 50m, cela donne 50 x 4,5 =225cm CE de perte en charge totale,
Soit 2,25m à rajouter à la hauteur manométrique totale HMT.
3. La pression nécessaire à l'utilisation ou la bonne marche des équipements raccordés.
Il faut que le point de fonctionnement de la pompe, par exemple 4m3 à 50m (5bar) soit situé dans la partie centrale, en évitant les extrémités à droite ou à gauche de la courbe.
Ces pompes sont utilisées pour pomper de l'eau claire ou très légèrement chargée, pour l'arrosage ou l'alimentation domestique, industrielle ou agricole.
Les pompes multicellulaires sont des pompes centrifuges utilisées pour la surpression, leurs turbines multiples permettent d'atteindre des pressions importantes.
Leur rendement est bon, mais elles ne sont pas auto-amorçantes et même un peu délicates à amorcer si l'installation et la mise en route ne sont pas faites très soigneusement.
Selon la place disponible et la disposition des canalisations, vous avez le choix entre des pompes horizontales ou verticales, et entre des sortie en ligne ou disposées verticalement.
Elles servent à puiser de l'eau douce dans des sources, des puits, des forages, des réserves, des systèmes de récupération d'eau de pluie ou des rivières ou de remonter la pression trop faible d'un réseau d'eau de ville.
Choix des caractéristiques de la pompe adaptée à vos besoins.
1. Déterminer la consommation, donc le débit nécessaire
Il faut connaître la consommation par jour, en déduire le volume d'eau maximum par heure pour couvrir le fonctionnement de l'installation.
La pompe devra avoir un débit égal environ au tiers de la consommation journalière.
Débit = Consommation par jour / 3
Le débit s'exprime en mètres cube par h (m3/h) ou en litres par minutes (l/min)Consommations domestiques:
1 personne : 200 litres / jour
Pelouse : 8 litres / m2 / jour
Jardin : 6 litres / m2 / jour
2. Calculer la pression nécessaire
Il est indispensable de calculer la pression nécessaire à la bonne circulation de l'eau.
Elle se calcule en mètres de hauteur d'eau et le résultat s'appelle la hauteur manométrique totale ou HMT
10 mètres d'eau = 1 bar = 1kg de pression.
Les éléments à prendre en compte:1. Le dénivelé entre le niveau de l'eau au point de pompage et le point de distribution, à mesurer ou évaluer sur le terrain.
Pour 10m de dénivelé, ajouter 10 m à la HMT.
2. Les pertes en charge dues à la longueur de la canalisation et à sa forme.
- Le débit
- La longueur de la canalisation.
| Débit en m3/h |
Diamètre tuyauterie | |||||
|---|---|---|---|---|---|---|
| 25mm 20/27 ¾" |
32mm 26/34 1" |
40mm 33/42 1" 1/4 |
50mm 40/49 1" 1/2 |
63mm 50/60 2" |
75mm 66/76 2" 1/2 |
|
| 1 | 8,0 | 2,1 | 0,5 | 0,2 | ||
| 1,5 | 17,0 | 5,0 | 1,0 | 0,5 | 0,1 | |
| 2 | 33,0 | 9,0 | 2,0 | 0,9 | 0,3 | |
| 3 | 21,0 | 4,5 | 2,2 | 0,6 | 0,1 | |
| 4 | 32,0 | 7,6 | 3,5 | 1,0 | 0,2 | |
| 5 | 13,0 | 6,0 | 1,8 | 0,4 | ||
| 6 | Les valeurs sont surestimées pour tenir compte des raccords, codes, etc. |
17,0 | 8,0 | 2,5 | 0,5 | |
| 7 | 25,0 | 12,0 | 3,5 | 0,7 | ||
| 8 | 33,0 | 14,0 | 4,5 | 1,0 | ||
| 9 | 19,0 | 5,7 | 1,2 | |||
| 10 | Les valeurs en grisé sont à éviter, et conduisent à choisir un diamètre supérieur, ne pas dépasser 10m |
23,0 | 7,0 | 1,5 | ||
| Valeur des pertes en charge en cm CE (cm de colonne d'eau) par m de canalisation | ||||||
Exemple de calcul: Débit: 3m3/h
Diamètre tuyauterie: 40mm
Perte en charge: 4,5 cm CE par m de canalisation
Si la longueur de canalisation est de 50m, cela donne 50 x 4,5 =225cm CE de perte en charge totale,
Soit 2,25m à rajouter à la hauteur manométrique totale HMT.
3. La pression nécessaire à l'utilisation ou la bonne marche des équipements raccordés.
- un robinet fonctionne avec 1 bar de pression.
- une douche, de 2 à 3 bars.
- un arroseur avec 3 bars mini.
Il faut que le point de fonctionnement de la pompe, par exemple 4m3 à 50m (5bar) soit situé dans la partie centrale, en évitant les extrémités à droite ou à gauche de la courbe.

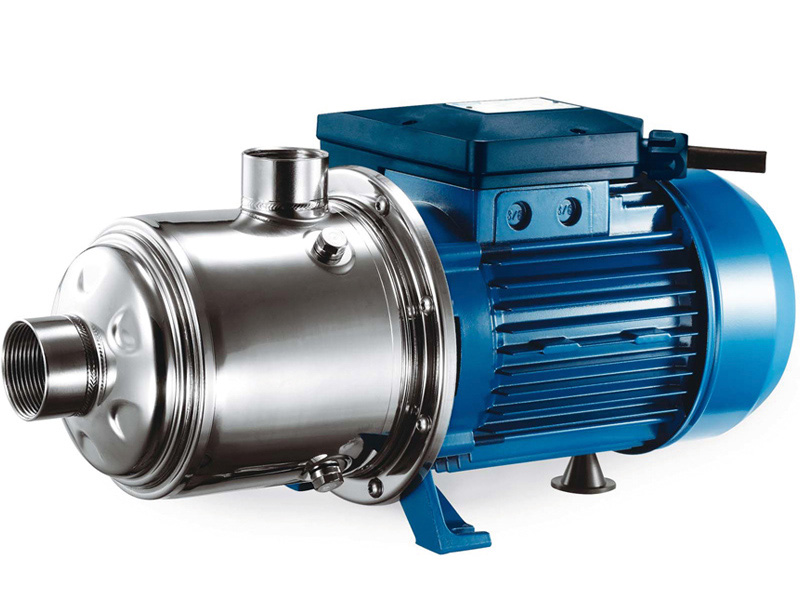

Horizontale - Débit max. : 8,5 m3/h
Pompes centrifuges multicellulaires horizontales, pour pompage d’eaux propres non chargées. Ces pompes sont utilisées pour réaliser des groupes de surpression, l'irrigation, le transfert d'eau.
Généralités pompe multicellulaire
Ces pompes sont utilisées pour pomper de l'eau claire ou très légèrement chargée, pour l'arrosage ou l'alimentation domestique, industrielle ou agricole.
Les pompes multicellulaires sont des pompes centrifuges utilisées pour la surpression, leurs turbines multiples permettent d'atteindre des pressions importantes.
Leur rendement est bon, mais elles ne sont pas auto-amorçantes et même un peu délicates à amorcer si l'installation et la mise en route ne sont pas faites très soigneusement.
Selon la place disponible et la disposition des canalisations, vous avez le choix entre des pompes horizontales ou verticales, et entre des sortie en ligne ou disposées verticalement.
Elles servent à puiser de l'eau douce dans des sources, des puits, des forages, des réserves, des systèmes de récupération d'eau de pluie ou des rivières ou de remonter la pression trop faible d'un réseau d'eau de ville.
Choix des caractéristiques de la pompe adaptée à vos besoins.
1. Déterminer la consommation, donc le débit nécessaire
Il faut connaître la consommation par jour, en déduire le volume d'eau maximum par heure pour couvrir le fonctionnement de l'installation.
La pompe devra avoir un débit égal environ au tiers de la consommation journalière.
Consommations domestiques:
1 personne : 200 litres / jour
Pelouse : 8 litres / m2 / jour
Jardin : 6 litres / m2 / jour
2. Calculer la pression nécessaire
Il est indispensable de calculer la pression nécessaire à la bonne circulation de l'eau.
Elle se calcule en mètres de hauteur d'eau et le résultat s'appelle la hauteur manométrique totale ou HMT
1. Le dénivelé entre le niveau de l'eau au point de pompage et le point de distribution, à mesurer ou évaluer sur le terrain.
Pour 10m de dénivelé, ajouter 10 m à la HMT.
2. Les pertes en charge dues à la longueur de la canalisation et à sa forme.
Exemple de calcul: Débit: 3m3/h
Diamètre tuyauterie: 40mm
Perte en charge: 4,5 cm CE par m de canalisation
Si la longueur de canalisation est de 50m, cela donne 50 x 4,5 =225cm CE de perte en charge totale,
Soit 2,25m à rajouter à la hauteur manométrique totale HMT.
3. La pression nécessaire à l'utilisation ou la bonne marche des équipements raccordés.
Il faut que le point de fonctionnement de la pompe, par exemple 4m3 à 50m (5bar) soit situé dans la partie centrale, en évitant les extrémités à droite ou à gauche de la courbe.
Ces pompes sont utilisées pour pomper de l'eau claire ou très légèrement chargée, pour l'arrosage ou l'alimentation domestique, industrielle ou agricole.
Les pompes multicellulaires sont des pompes centrifuges utilisées pour la surpression, leurs turbines multiples permettent d'atteindre des pressions importantes.
Leur rendement est bon, mais elles ne sont pas auto-amorçantes et même un peu délicates à amorcer si l'installation et la mise en route ne sont pas faites très soigneusement.
Selon la place disponible et la disposition des canalisations, vous avez le choix entre des pompes horizontales ou verticales, et entre des sortie en ligne ou disposées verticalement.
Elles servent à puiser de l'eau douce dans des sources, des puits, des forages, des réserves, des systèmes de récupération d'eau de pluie ou des rivières ou de remonter la pression trop faible d'un réseau d'eau de ville.
Choix des caractéristiques de la pompe adaptée à vos besoins.
1. Déterminer la consommation, donc le débit nécessaire
Il faut connaître la consommation par jour, en déduire le volume d'eau maximum par heure pour couvrir le fonctionnement de l'installation.
La pompe devra avoir un débit égal environ au tiers de la consommation journalière.
Débit = Consommation par jour / 3
Le débit s'exprime en mètres cube par h (m3/h) ou en litres par minutes (l/min)Consommations domestiques:
1 personne : 200 litres / jour
Pelouse : 8 litres / m2 / jour
Jardin : 6 litres / m2 / jour
2. Calculer la pression nécessaire
Il est indispensable de calculer la pression nécessaire à la bonne circulation de l'eau.
Elle se calcule en mètres de hauteur d'eau et le résultat s'appelle la hauteur manométrique totale ou HMT
10 mètres d'eau = 1 bar = 1kg de pression.
Les éléments à prendre en compte:1. Le dénivelé entre le niveau de l'eau au point de pompage et le point de distribution, à mesurer ou évaluer sur le terrain.
Pour 10m de dénivelé, ajouter 10 m à la HMT.
2. Les pertes en charge dues à la longueur de la canalisation et à sa forme.
- Le débit
- La longueur de la canalisation.
| Débit en m3/h |
Diamètre tuyauterie | |||||
|---|---|---|---|---|---|---|
| 25mm 20/27 ¾" |
32mm 26/34 1" |
40mm 33/42 1" 1/4 |
50mm 40/49 1" 1/2 |
63mm 50/60 2" |
75mm 66/76 2" 1/2 |
|
| 1 | 8,0 | 2,1 | 0,5 | 0,2 | ||
| 1,5 | 17,0 | 5,0 | 1,0 | 0,5 | 0,1 | |
| 2 | 33,0 | 9,0 | 2,0 | 0,9 | 0,3 | |
| 3 | 21,0 | 4,5 | 2,2 | 0,6 | 0,1 | |
| 4 | 32,0 | 7,6 | 3,5 | 1,0 | 0,2 | |
| 5 | 13,0 | 6,0 | 1,8 | 0,4 | ||
| 6 | Les valeurs sont surestimées pour tenir compte des raccords, codes, etc. |
17,0 | 8,0 | 2,5 | 0,5 | |
| 7 | 25,0 | 12,0 | 3,5 | 0,7 | ||
| 8 | 33,0 | 14,0 | 4,5 | 1,0 | ||
| 9 | 19,0 | 5,7 | 1,2 | |||
| 10 | Les valeurs en grisé sont à éviter, et conduisent à choisir un diamètre supérieur, ne pas dépasser 10m |
23,0 | 7,0 | 1,5 | ||
| Valeur des pertes en charge en cm CE (cm de colonne d'eau) par m de canalisation | ||||||
Exemple de calcul: Débit: 3m3/h
Diamètre tuyauterie: 40mm
Perte en charge: 4,5 cm CE par m de canalisation
Si la longueur de canalisation est de 50m, cela donne 50 x 4,5 =225cm CE de perte en charge totale,
Soit 2,25m à rajouter à la hauteur manométrique totale HMT.
3. La pression nécessaire à l'utilisation ou la bonne marche des équipements raccordés.
- un robinet fonctionne avec 1 bar de pression.
- une douche, de 2 à 3 bars.
- un arroseur avec 3 bars mini.
Il faut que le point de fonctionnement de la pompe, par exemple 4m3 à 50m (5bar) soit situé dans la partie centrale, en évitant les extrémités à droite ou à gauche de la courbe.
Horizontale - Débit max. : 10,5 m3/h
Pompes centrifuges multicellulaires horizontales, pour pompage d’eaux propres non chargées. Ces pompes sont utilisées pour réaliser des groupes de surpression, l'irrigation, le transfert d'eau.
Généralités pompe multicellulaire
Ces pompes sont utilisées pour pomper de l'eau claire ou très légèrement chargée, pour l'arrosage ou l'alimentation domestique, industrielle ou agricole.
Les pompes multicellulaires sont des pompes centrifuges utilisées pour la surpression, leurs turbines multiples permettent d'atteindre des pressions importantes.
Leur rendement est bon, mais elles ne sont pas auto-amorçantes et même un peu délicates à amorcer si l'installation et la mise en route ne sont pas faites très soigneusement.
Selon la place disponible et la disposition des canalisations, vous avez le choix entre des pompes horizontales ou verticales, et entre des sortie en ligne ou disposées verticalement.
Elles servent à puiser de l'eau douce dans des sources, des puits, des forages, des réserves, des systèmes de récupération d'eau de pluie ou des rivières ou de remonter la pression trop faible d'un réseau d'eau de ville.
Choix des caractéristiques de la pompe adaptée à vos besoins.
1. Déterminer la consommation, donc le débit nécessaire
Il faut connaître la consommation par jour, en déduire le volume d'eau maximum par heure pour couvrir le fonctionnement de l'installation.
La pompe devra avoir un débit égal environ au tiers de la consommation journalière.
Consommations domestiques:
1 personne : 200 litres / jour
Pelouse : 8 litres / m2 / jour
Jardin : 6 litres / m2 / jour
2. Calculer la pression nécessaire
Il est indispensable de calculer la pression nécessaire à la bonne circulation de l'eau.
Elle se calcule en mètres de hauteur d'eau et le résultat s'appelle la hauteur manométrique totale ou HMT
1. Le dénivelé entre le niveau de l'eau au point de pompage et le point de distribution, à mesurer ou évaluer sur le terrain.
Pour 10m de dénivelé, ajouter 10 m à la HMT.
2. Les pertes en charge dues à la longueur de la canalisation et à sa forme.
Exemple de calcul: Débit: 3m3/h
Diamètre tuyauterie: 40mm
Perte en charge: 4,5 cm CE par m de canalisation
Si la longueur de canalisation est de 50m, cela donne 50 x 4,5 =225cm CE de perte en charge totale,
Soit 2,25m à rajouter à la hauteur manométrique totale HMT.
3. La pression nécessaire à l'utilisation ou la bonne marche des équipements raccordés.
Il faut que le point de fonctionnement de la pompe, par exemple 4m3 à 50m (5bar) soit situé dans la partie centrale, en évitant les extrémités à droite ou à gauche de la courbe.
Ces pompes sont utilisées pour pomper de l'eau claire ou très légèrement chargée, pour l'arrosage ou l'alimentation domestique, industrielle ou agricole.
Les pompes multicellulaires sont des pompes centrifuges utilisées pour la surpression, leurs turbines multiples permettent d'atteindre des pressions importantes.
Leur rendement est bon, mais elles ne sont pas auto-amorçantes et même un peu délicates à amorcer si l'installation et la mise en route ne sont pas faites très soigneusement.
Selon la place disponible et la disposition des canalisations, vous avez le choix entre des pompes horizontales ou verticales, et entre des sortie en ligne ou disposées verticalement.
Elles servent à puiser de l'eau douce dans des sources, des puits, des forages, des réserves, des systèmes de récupération d'eau de pluie ou des rivières ou de remonter la pression trop faible d'un réseau d'eau de ville.
Choix des caractéristiques de la pompe adaptée à vos besoins.
1. Déterminer la consommation, donc le débit nécessaire
Il faut connaître la consommation par jour, en déduire le volume d'eau maximum par heure pour couvrir le fonctionnement de l'installation.
La pompe devra avoir un débit égal environ au tiers de la consommation journalière.
Débit = Consommation par jour / 3
Le débit s'exprime en mètres cube par h (m3/h) ou en litres par minutes (l/min)Consommations domestiques:
1 personne : 200 litres / jour
Pelouse : 8 litres / m2 / jour
Jardin : 6 litres / m2 / jour
2. Calculer la pression nécessaire
Il est indispensable de calculer la pression nécessaire à la bonne circulation de l'eau.
Elle se calcule en mètres de hauteur d'eau et le résultat s'appelle la hauteur manométrique totale ou HMT
10 mètres d'eau = 1 bar = 1kg de pression.
Les éléments à prendre en compte:1. Le dénivelé entre le niveau de l'eau au point de pompage et le point de distribution, à mesurer ou évaluer sur le terrain.
Pour 10m de dénivelé, ajouter 10 m à la HMT.
2. Les pertes en charge dues à la longueur de la canalisation et à sa forme.
- Le débit
- La longueur de la canalisation.
| Débit en m3/h |
Diamètre tuyauterie | |||||
|---|---|---|---|---|---|---|
| 25mm 20/27 ¾" |
32mm 26/34 1" |
40mm 33/42 1" 1/4 |
50mm 40/49 1" 1/2 |
63mm 50/60 2" |
75mm 66/76 2" 1/2 |
|
| 1 | 8,0 | 2,1 | 0,5 | 0,2 | ||
| 1,5 | 17,0 | 5,0 | 1,0 | 0,5 | 0,1 | |
| 2 | 33,0 | 9,0 | 2,0 | 0,9 | 0,3 | |
| 3 | 21,0 | 4,5 | 2,2 | 0,6 | 0,1 | |
| 4 | 32,0 | 7,6 | 3,5 | 1,0 | 0,2 | |
| 5 | 13,0 | 6,0 | 1,8 | 0,4 | ||
| 6 | Les valeurs sont surestimées pour tenir compte des raccords, codes, etc. |
17,0 | 8,0 | 2,5 | 0,5 | |
| 7 | 25,0 | 12,0 | 3,5 | 0,7 | ||
| 8 | 33,0 | 14,0 | 4,5 | 1,0 | ||
| 9 | 19,0 | 5,7 | 1,2 | |||
| 10 | Les valeurs en grisé sont à éviter, et conduisent à choisir un diamètre supérieur, ne pas dépasser 10m |
23,0 | 7,0 | 1,5 | ||
| Valeur des pertes en charge en cm CE (cm de colonne d'eau) par m de canalisation | ||||||
Exemple de calcul: Débit: 3m3/h
Diamètre tuyauterie: 40mm
Perte en charge: 4,5 cm CE par m de canalisation
Si la longueur de canalisation est de 50m, cela donne 50 x 4,5 =225cm CE de perte en charge totale,
Soit 2,25m à rajouter à la hauteur manométrique totale HMT.
3. La pression nécessaire à l'utilisation ou la bonne marche des équipements raccordés.
- un robinet fonctionne avec 1 bar de pression.
- une douche, de 2 à 3 bars.
- un arroseur avec 3 bars mini.
Il faut que le point de fonctionnement de la pompe, par exemple 4m3 à 50m (5bar) soit situé dans la partie centrale, en évitant les extrémités à droite ou à gauche de la courbe.
Horizontale - Débit max. : 14 m3/h
Pompes centrifuges multicellulaires horizontales, pour pompage d’eaux propres non chargées. Ces pompes sont utilisées pour réaliser des groupes de surpression, l'irrigation, le transfert d'eau.
Généralités pompe multicellulaire
Ces pompes sont utilisées pour pomper de l'eau claire ou très légèrement chargée, pour l'arrosage ou l'alimentation domestique, industrielle ou agricole.
Les pompes multicellulaires sont des pompes centrifuges utilisées pour la surpression, leurs turbines multiples permettent d'atteindre des pressions importantes.
Leur rendement est bon, mais elles ne sont pas auto-amorçantes et même un peu délicates à amorcer si l'installation et la mise en route ne sont pas faites très soigneusement.
Selon la place disponible et la disposition des canalisations, vous avez le choix entre des pompes horizontales ou verticales, et entre des sortie en ligne ou disposées verticalement.
Elles servent à puiser de l'eau douce dans des sources, des puits, des forages, des réserves, des systèmes de récupération d'eau de pluie ou des rivières ou de remonter la pression trop faible d'un réseau d'eau de ville.
Choix des caractéristiques de la pompe adaptée à vos besoins.
1. Déterminer la consommation, donc le débit nécessaire
Il faut connaître la consommation par jour, en déduire le volume d'eau maximum par heure pour couvrir le fonctionnement de l'installation.
La pompe devra avoir un débit égal environ au tiers de la consommation journalière.
Consommations domestiques:
1 personne : 200 litres / jour
Pelouse : 8 litres / m2 / jour
Jardin : 6 litres / m2 / jour
2. Calculer la pression nécessaire
Il est indispensable de calculer la pression nécessaire à la bonne circulation de l'eau.
Elle se calcule en mètres de hauteur d'eau et le résultat s'appelle la hauteur manométrique totale ou HMT
1. Le dénivelé entre le niveau de l'eau au point de pompage et le point de distribution, à mesurer ou évaluer sur le terrain.
Pour 10m de dénivelé, ajouter 10 m à la HMT.
2. Les pertes en charge dues à la longueur de la canalisation et à sa forme.
Exemple de calcul: Débit: 3m3/h
Diamètre tuyauterie: 40mm
Perte en charge: 4,5 cm CE par m de canalisation
Si la longueur de canalisation est de 50m, cela donne 50 x 4,5 =225cm CE de perte en charge totale,
Soit 2,25m à rajouter à la hauteur manométrique totale HMT.
3. La pression nécessaire à l'utilisation ou la bonne marche des équipements raccordés.
Il faut que le point de fonctionnement de la pompe, par exemple 4m3 à 50m (5bar) soit situé dans la partie centrale, en évitant les extrémités à droite ou à gauche de la courbe.
Ces pompes sont utilisées pour pomper de l'eau claire ou très légèrement chargée, pour l'arrosage ou l'alimentation domestique, industrielle ou agricole.
Les pompes multicellulaires sont des pompes centrifuges utilisées pour la surpression, leurs turbines multiples permettent d'atteindre des pressions importantes.
Leur rendement est bon, mais elles ne sont pas auto-amorçantes et même un peu délicates à amorcer si l'installation et la mise en route ne sont pas faites très soigneusement.
Selon la place disponible et la disposition des canalisations, vous avez le choix entre des pompes horizontales ou verticales, et entre des sortie en ligne ou disposées verticalement.
Elles servent à puiser de l'eau douce dans des sources, des puits, des forages, des réserves, des systèmes de récupération d'eau de pluie ou des rivières ou de remonter la pression trop faible d'un réseau d'eau de ville.
Choix des caractéristiques de la pompe adaptée à vos besoins.
1. Déterminer la consommation, donc le débit nécessaire
Il faut connaître la consommation par jour, en déduire le volume d'eau maximum par heure pour couvrir le fonctionnement de l'installation.
La pompe devra avoir un débit égal environ au tiers de la consommation journalière.
Débit = Consommation par jour / 3
Le débit s'exprime en mètres cube par h (m3/h) ou en litres par minutes (l/min)Consommations domestiques:
1 personne : 200 litres / jour
Pelouse : 8 litres / m2 / jour
Jardin : 6 litres / m2 / jour
2. Calculer la pression nécessaire
Il est indispensable de calculer la pression nécessaire à la bonne circulation de l'eau.
Elle se calcule en mètres de hauteur d'eau et le résultat s'appelle la hauteur manométrique totale ou HMT
10 mètres d'eau = 1 bar = 1kg de pression.
Les éléments à prendre en compte:1. Le dénivelé entre le niveau de l'eau au point de pompage et le point de distribution, à mesurer ou évaluer sur le terrain.
Pour 10m de dénivelé, ajouter 10 m à la HMT.
2. Les pertes en charge dues à la longueur de la canalisation et à sa forme.
- Le débit
- La longueur de la canalisation.
| Débit en m3/h |
Diamètre tuyauterie | |||||
|---|---|---|---|---|---|---|
| 25mm 20/27 ¾" |
32mm 26/34 1" |
40mm 33/42 1" 1/4 |
50mm 40/49 1" 1/2 |
63mm 50/60 2" |
75mm 66/76 2" 1/2 |
|
| 1 | 8,0 | 2,1 | 0,5 | 0,2 | ||
| 1,5 | 17,0 | 5,0 | 1,0 | 0,5 | 0,1 | |
| 2 | 33,0 | 9,0 | 2,0 | 0,9 | 0,3 | |
| 3 | 21,0 | 4,5 | 2,2 | 0,6 | 0,1 | |
| 4 | 32,0 | 7,6 | 3,5 | 1,0 | 0,2 | |
| 5 | 13,0 | 6,0 | 1,8 | 0,4 | ||
| 6 | Les valeurs sont surestimées pour tenir compte des raccords, codes, etc. |
17,0 | 8,0 | 2,5 | 0,5 | |
| 7 | 25,0 | 12,0 | 3,5 | 0,7 | ||
| 8 | 33,0 | 14,0 | 4,5 | 1,0 | ||
| 9 | 19,0 | 5,7 | 1,2 | |||
| 10 | Les valeurs en grisé sont à éviter, et conduisent à choisir un diamètre supérieur, ne pas dépasser 10m |
23,0 | 7,0 | 1,5 | ||
| Valeur des pertes en charge en cm CE (cm de colonne d'eau) par m de canalisation | ||||||
Exemple de calcul: Débit: 3m3/h
Diamètre tuyauterie: 40mm
Perte en charge: 4,5 cm CE par m de canalisation
Si la longueur de canalisation est de 50m, cela donne 50 x 4,5 =225cm CE de perte en charge totale,
Soit 2,25m à rajouter à la hauteur manométrique totale HMT.
3. La pression nécessaire à l'utilisation ou la bonne marche des équipements raccordés.
- un robinet fonctionne avec 1 bar de pression.
- une douche, de 2 à 3 bars.
- un arroseur avec 3 bars mini.
Il faut que le point de fonctionnement de la pompe, par exemple 4m3 à 50m (5bar) soit situé dans la partie centrale, en évitant les extrémités à droite ou à gauche de la courbe.
Horizontale - Débit max. : 4,9 m3/h
Pompes centrifuges multicellulaires horizontales, pour pompage d’eaux propres non chargées. Ces pompes sont utilisées pour réaliser des groupes de surpression, l'irrigation, le transfert d'eau.
Généralités pompe multicellulaire
Ces pompes sont utilisées pour pomper de l'eau claire ou très légèrement chargée, pour l'arrosage ou l'alimentation domestique, industrielle ou agricole.
Les pompes multicellulaires sont des pompes centrifuges utilisées pour la surpression, leurs turbines multiples permettent d'atteindre des pressions importantes.
Leur rendement est bon, mais elles ne sont pas auto-amorçantes et même un peu délicates à amorcer si l'installation et la mise en route ne sont pas faites très soigneusement.
Selon la place disponible et la disposition des canalisations, vous avez le choix entre des pompes horizontales ou verticales, et entre des sortie en ligne ou disposées verticalement.
Elles servent à puiser de l'eau douce dans des sources, des puits, des forages, des réserves, des systèmes de récupération d'eau de pluie ou des rivières ou de remonter la pression trop faible d'un réseau d'eau de ville.
Choix des caractéristiques de la pompe adaptée à vos besoins.
1. Déterminer la consommation, donc le débit nécessaire
Il faut connaître la consommation par jour, en déduire le volume d'eau maximum par heure pour couvrir le fonctionnement de l'installation.
La pompe devra avoir un débit égal environ au tiers de la consommation journalière.
Consommations domestiques:
1 personne : 200 litres / jour
Pelouse : 8 litres / m2 / jour
Jardin : 6 litres / m2 / jour
2. Calculer la pression nécessaire
Il est indispensable de calculer la pression nécessaire à la bonne circulation de l'eau.
Elle se calcule en mètres de hauteur d'eau et le résultat s'appelle la hauteur manométrique totale ou HMT
1. Le dénivelé entre le niveau de l'eau au point de pompage et le point de distribution, à mesurer ou évaluer sur le terrain.
Pour 10m de dénivelé, ajouter 10 m à la HMT.
2. Les pertes en charge dues à la longueur de la canalisation et à sa forme.
Exemple de calcul: Débit: 3m3/h
Diamètre tuyauterie: 40mm
Perte en charge: 4,5 cm CE par m de canalisation
Si la longueur de canalisation est de 50m, cela donne 50 x 4,5 =225cm CE de perte en charge totale,
Soit 2,25m à rajouter à la hauteur manométrique totale HMT.
3. La pression nécessaire à l'utilisation ou la bonne marche des équipements raccordés.
Il faut que le point de fonctionnement de la pompe, par exemple 4m3 à 50m (5bar) soit situé dans la partie centrale, en évitant les extrémités à droite ou à gauche de la courbe.
Ces pompes sont utilisées pour pomper de l'eau claire ou très légèrement chargée, pour l'arrosage ou l'alimentation domestique, industrielle ou agricole.
Les pompes multicellulaires sont des pompes centrifuges utilisées pour la surpression, leurs turbines multiples permettent d'atteindre des pressions importantes.
Leur rendement est bon, mais elles ne sont pas auto-amorçantes et même un peu délicates à amorcer si l'installation et la mise en route ne sont pas faites très soigneusement.
Selon la place disponible et la disposition des canalisations, vous avez le choix entre des pompes horizontales ou verticales, et entre des sortie en ligne ou disposées verticalement.
Elles servent à puiser de l'eau douce dans des sources, des puits, des forages, des réserves, des systèmes de récupération d'eau de pluie ou des rivières ou de remonter la pression trop faible d'un réseau d'eau de ville.
Choix des caractéristiques de la pompe adaptée à vos besoins.
1. Déterminer la consommation, donc le débit nécessaire
Il faut connaître la consommation par jour, en déduire le volume d'eau maximum par heure pour couvrir le fonctionnement de l'installation.
La pompe devra avoir un débit égal environ au tiers de la consommation journalière.
Débit = Consommation par jour / 3
Le débit s'exprime en mètres cube par h (m3/h) ou en litres par minutes (l/min)Consommations domestiques:
1 personne : 200 litres / jour
Pelouse : 8 litres / m2 / jour
Jardin : 6 litres / m2 / jour
2. Calculer la pression nécessaire
Il est indispensable de calculer la pression nécessaire à la bonne circulation de l'eau.
Elle se calcule en mètres de hauteur d'eau et le résultat s'appelle la hauteur manométrique totale ou HMT
10 mètres d'eau = 1 bar = 1kg de pression.
Les éléments à prendre en compte:1. Le dénivelé entre le niveau de l'eau au point de pompage et le point de distribution, à mesurer ou évaluer sur le terrain.
Pour 10m de dénivelé, ajouter 10 m à la HMT.
2. Les pertes en charge dues à la longueur de la canalisation et à sa forme.
- Le débit
- La longueur de la canalisation.
| Débit en m3/h |
Diamètre tuyauterie | |||||
|---|---|---|---|---|---|---|
| 25mm 20/27 ¾" |
32mm 26/34 1" |
40mm 33/42 1" 1/4 |
50mm 40/49 1" 1/2 |
63mm 50/60 2" |
75mm 66/76 2" 1/2 |
|
| 1 | 8,0 | 2,1 | 0,5 | 0,2 | ||
| 1,5 | 17,0 | 5,0 | 1,0 | 0,5 | 0,1 | |
| 2 | 33,0 | 9,0 | 2,0 | 0,9 | 0,3 | |
| 3 | 21,0 | 4,5 | 2,2 | 0,6 | 0,1 | |
| 4 | 32,0 | 7,6 | 3,5 | 1,0 | 0,2 | |
| 5 | 13,0 | 6,0 | 1,8 | 0,4 | ||
| 6 | Les valeurs sont surestimées pour tenir compte des raccords, codes, etc. |
17,0 | 8,0 | 2,5 | 0,5 | |
| 7 | 25,0 | 12,0 | 3,5 | 0,7 | ||
| 8 | 33,0 | 14,0 | 4,5 | 1,0 | ||
| 9 | 19,0 | 5,7 | 1,2 | |||
| 10 | Les valeurs en grisé sont à éviter, et conduisent à choisir un diamètre supérieur, ne pas dépasser 10m |
23,0 | 7,0 | 1,5 | ||
| Valeur des pertes en charge en cm CE (cm de colonne d'eau) par m de canalisation | ||||||
Exemple de calcul: Débit: 3m3/h
Diamètre tuyauterie: 40mm
Perte en charge: 4,5 cm CE par m de canalisation
Si la longueur de canalisation est de 50m, cela donne 50 x 4,5 =225cm CE de perte en charge totale,
Soit 2,25m à rajouter à la hauteur manométrique totale HMT.
3. La pression nécessaire à l'utilisation ou la bonne marche des équipements raccordés.
- un robinet fonctionne avec 1 bar de pression.
- une douche, de 2 à 3 bars.
- un arroseur avec 3 bars mini.
Il faut que le point de fonctionnement de la pompe, par exemple 4m3 à 50m (5bar) soit situé dans la partie centrale, en évitant les extrémités à droite ou à gauche de la courbe.
Horizontale - Débit max. : 8,5 m3/h
Pompes centrifuges multicellulaires horizontales, pour pompage d’eaux propres non chargées. Ces pompes sont utilisées pour réaliser des groupes de surpression, l'irrigation, le transfert d'eau.
Généralités pompe multicellulaire
Ces pompes sont utilisées pour pomper de l'eau claire ou très légèrement chargée, pour l'arrosage ou l'alimentation domestique, industrielle ou agricole.
Les pompes multicellulaires sont des pompes centrifuges utilisées pour la surpression, leurs turbines multiples permettent d'atteindre des pressions importantes.
Leur rendement est bon, mais elles ne sont pas auto-amorçantes et même un peu délicates à amorcer si l'installation et la mise en route ne sont pas faites très soigneusement.
Selon la place disponible et la disposition des canalisations, vous avez le choix entre des pompes horizontales ou verticales, et entre des sortie en ligne ou disposées verticalement.
Elles servent à puiser de l'eau douce dans des sources, des puits, des forages, des réserves, des systèmes de récupération d'eau de pluie ou des rivières ou de remonter la pression trop faible d'un réseau d'eau de ville.
Choix des caractéristiques de la pompe adaptée à vos besoins.
1. Déterminer la consommation, donc le débit nécessaire
Il faut connaître la consommation par jour, en déduire le volume d'eau maximum par heure pour couvrir le fonctionnement de l'installation.
La pompe devra avoir un débit égal environ au tiers de la consommation journalière.
Consommations domestiques:
1 personne : 200 litres / jour
Pelouse : 8 litres / m2 / jour
Jardin : 6 litres / m2 / jour
2. Calculer la pression nécessaire
Il est indispensable de calculer la pression nécessaire à la bonne circulation de l'eau.
Elle se calcule en mètres de hauteur d'eau et le résultat s'appelle la hauteur manométrique totale ou HMT
1. Le dénivelé entre le niveau de l'eau au point de pompage et le point de distribution, à mesurer ou évaluer sur le terrain.
Pour 10m de dénivelé, ajouter 10 m à la HMT.
2. Les pertes en charge dues à la longueur de la canalisation et à sa forme.
Exemple de calcul: Débit: 3m3/h
Diamètre tuyauterie: 40mm
Perte en charge: 4,5 cm CE par m de canalisation
Si la longueur de canalisation est de 50m, cela donne 50 x 4,5 =225cm CE de perte en charge totale,
Soit 2,25m à rajouter à la hauteur manométrique totale HMT.
3. La pression nécessaire à l'utilisation ou la bonne marche des équipements raccordés.
Il faut que le point de fonctionnement de la pompe, par exemple 4m3 à 50m (5bar) soit situé dans la partie centrale, en évitant les extrémités à droite ou à gauche de la courbe.
Ces pompes sont utilisées pour pomper de l'eau claire ou très légèrement chargée, pour l'arrosage ou l'alimentation domestique, industrielle ou agricole.
Les pompes multicellulaires sont des pompes centrifuges utilisées pour la surpression, leurs turbines multiples permettent d'atteindre des pressions importantes.
Leur rendement est bon, mais elles ne sont pas auto-amorçantes et même un peu délicates à amorcer si l'installation et la mise en route ne sont pas faites très soigneusement.
Selon la place disponible et la disposition des canalisations, vous avez le choix entre des pompes horizontales ou verticales, et entre des sortie en ligne ou disposées verticalement.
Elles servent à puiser de l'eau douce dans des sources, des puits, des forages, des réserves, des systèmes de récupération d'eau de pluie ou des rivières ou de remonter la pression trop faible d'un réseau d'eau de ville.
Choix des caractéristiques de la pompe adaptée à vos besoins.
1. Déterminer la consommation, donc le débit nécessaire
Il faut connaître la consommation par jour, en déduire le volume d'eau maximum par heure pour couvrir le fonctionnement de l'installation.
La pompe devra avoir un débit égal environ au tiers de la consommation journalière.
Débit = Consommation par jour / 3
Le débit s'exprime en mètres cube par h (m3/h) ou en litres par minutes (l/min)Consommations domestiques:
1 personne : 200 litres / jour
Pelouse : 8 litres / m2 / jour
Jardin : 6 litres / m2 / jour
2. Calculer la pression nécessaire
Il est indispensable de calculer la pression nécessaire à la bonne circulation de l'eau.
Elle se calcule en mètres de hauteur d'eau et le résultat s'appelle la hauteur manométrique totale ou HMT
10 mètres d'eau = 1 bar = 1kg de pression.
Les éléments à prendre en compte:1. Le dénivelé entre le niveau de l'eau au point de pompage et le point de distribution, à mesurer ou évaluer sur le terrain.
Pour 10m de dénivelé, ajouter 10 m à la HMT.
2. Les pertes en charge dues à la longueur de la canalisation et à sa forme.
- Le débit
- La longueur de la canalisation.
| Débit en m3/h |
Diamètre tuyauterie | |||||
|---|---|---|---|---|---|---|
| 25mm 20/27 ¾" |
32mm 26/34 1" |
40mm 33/42 1" 1/4 |
50mm 40/49 1" 1/2 |
63mm 50/60 2" |
75mm 66/76 2" 1/2 |
|
| 1 | 8,0 | 2,1 | 0,5 | 0,2 | ||
| 1,5 | 17,0 | 5,0 | 1,0 | 0,5 | 0,1 | |
| 2 | 33,0 | 9,0 | 2,0 | 0,9 | 0,3 | |
| 3 | 21,0 | 4,5 | 2,2 | 0,6 | 0,1 | |
| 4 | 32,0 | 7,6 | 3,5 | 1,0 | 0,2 | |
| 5 | 13,0 | 6,0 | 1,8 | 0,4 | ||
| 6 | Les valeurs sont surestimées pour tenir compte des raccords, codes, etc. |
17,0 | 8,0 | 2,5 | 0,5 | |
| 7 | 25,0 | 12,0 | 3,5 | 0,7 | ||
| 8 | 33,0 | 14,0 | 4,5 | 1,0 | ||
| 9 | 19,0 | 5,7 | 1,2 | |||
| 10 | Les valeurs en grisé sont à éviter, et conduisent à choisir un diamètre supérieur, ne pas dépasser 10m |
23,0 | 7,0 | 1,5 | ||
| Valeur des pertes en charge en cm CE (cm de colonne d'eau) par m de canalisation | ||||||
Exemple de calcul: Débit: 3m3/h
Diamètre tuyauterie: 40mm
Perte en charge: 4,5 cm CE par m de canalisation
Si la longueur de canalisation est de 50m, cela donne 50 x 4,5 =225cm CE de perte en charge totale,
Soit 2,25m à rajouter à la hauteur manométrique totale HMT.
3. La pression nécessaire à l'utilisation ou la bonne marche des équipements raccordés.
- un robinet fonctionne avec 1 bar de pression.
- une douche, de 2 à 3 bars.
- un arroseur avec 3 bars mini.
Il faut que le point de fonctionnement de la pompe, par exemple 4m3 à 50m (5bar) soit situé dans la partie centrale, en évitant les extrémités à droite ou à gauche de la courbe.
Horizontale - Débit max. : 10,5 m3/h
Pompes centrifuges multicellulaires horizontales, pour pompage d’eaux propres non chargées. Ces pompes sont utilisées pour réaliser des groupes de surpression, l'irrigation, le transfert d'eau.
Généralités pompe multicellulaire
Ces pompes sont utilisées pour pomper de l'eau claire ou très légèrement chargée, pour l'arrosage ou l'alimentation domestique, industrielle ou agricole.
Les pompes multicellulaires sont des pompes centrifuges utilisées pour la surpression, leurs turbines multiples permettent d'atteindre des pressions importantes.
Leur rendement est bon, mais elles ne sont pas auto-amorçantes et même un peu délicates à amorcer si l'installation et la mise en route ne sont pas faites très soigneusement.
Selon la place disponible et la disposition des canalisations, vous avez le choix entre des pompes horizontales ou verticales, et entre des sortie en ligne ou disposées verticalement.
Elles servent à puiser de l'eau douce dans des sources, des puits, des forages, des réserves, des systèmes de récupération d'eau de pluie ou des rivières ou de remonter la pression trop faible d'un réseau d'eau de ville.
Choix des caractéristiques de la pompe adaptée à vos besoins.
1. Déterminer la consommation, donc le débit nécessaire
Il faut connaître la consommation par jour, en déduire le volume d'eau maximum par heure pour couvrir le fonctionnement de l'installation.
La pompe devra avoir un débit égal environ au tiers de la consommation journalière.
Consommations domestiques:
1 personne : 200 litres / jour
Pelouse : 8 litres / m2 / jour
Jardin : 6 litres / m2 / jour
2. Calculer la pression nécessaire
Il est indispensable de calculer la pression nécessaire à la bonne circulation de l'eau.
Elle se calcule en mètres de hauteur d'eau et le résultat s'appelle la hauteur manométrique totale ou HMT
1. Le dénivelé entre le niveau de l'eau au point de pompage et le point de distribution, à mesurer ou évaluer sur le terrain.
Pour 10m de dénivelé, ajouter 10 m à la HMT.
2. Les pertes en charge dues à la longueur de la canalisation et à sa forme.
Exemple de calcul: Débit: 3m3/h
Diamètre tuyauterie: 40mm
Perte en charge: 4,5 cm CE par m de canalisation
Si la longueur de canalisation est de 50m, cela donne 50 x 4,5 =225cm CE de perte en charge totale,
Soit 2,25m à rajouter à la hauteur manométrique totale HMT.
3. La pression nécessaire à l'utilisation ou la bonne marche des équipements raccordés.
Il faut que le point de fonctionnement de la pompe, par exemple 4m3 à 50m (5bar) soit situé dans la partie centrale, en évitant les extrémités à droite ou à gauche de la courbe.
Ces pompes sont utilisées pour pomper de l'eau claire ou très légèrement chargée, pour l'arrosage ou l'alimentation domestique, industrielle ou agricole.
Les pompes multicellulaires sont des pompes centrifuges utilisées pour la surpression, leurs turbines multiples permettent d'atteindre des pressions importantes.
Leur rendement est bon, mais elles ne sont pas auto-amorçantes et même un peu délicates à amorcer si l'installation et la mise en route ne sont pas faites très soigneusement.
Selon la place disponible et la disposition des canalisations, vous avez le choix entre des pompes horizontales ou verticales, et entre des sortie en ligne ou disposées verticalement.
Elles servent à puiser de l'eau douce dans des sources, des puits, des forages, des réserves, des systèmes de récupération d'eau de pluie ou des rivières ou de remonter la pression trop faible d'un réseau d'eau de ville.
Choix des caractéristiques de la pompe adaptée à vos besoins.
1. Déterminer la consommation, donc le débit nécessaire
Il faut connaître la consommation par jour, en déduire le volume d'eau maximum par heure pour couvrir le fonctionnement de l'installation.
La pompe devra avoir un débit égal environ au tiers de la consommation journalière.
Débit = Consommation par jour / 3
Le débit s'exprime en mètres cube par h (m3/h) ou en litres par minutes (l/min)Consommations domestiques:
1 personne : 200 litres / jour
Pelouse : 8 litres / m2 / jour
Jardin : 6 litres / m2 / jour
2. Calculer la pression nécessaire
Il est indispensable de calculer la pression nécessaire à la bonne circulation de l'eau.
Elle se calcule en mètres de hauteur d'eau et le résultat s'appelle la hauteur manométrique totale ou HMT
10 mètres d'eau = 1 bar = 1kg de pression.
Les éléments à prendre en compte:1. Le dénivelé entre le niveau de l'eau au point de pompage et le point de distribution, à mesurer ou évaluer sur le terrain.
Pour 10m de dénivelé, ajouter 10 m à la HMT.
2. Les pertes en charge dues à la longueur de la canalisation et à sa forme.
- Le débit
- La longueur de la canalisation.
| Débit en m3/h |
Diamètre tuyauterie | |||||
|---|---|---|---|---|---|---|
| 25mm 20/27 ¾" |
32mm 26/34 1" |
40mm 33/42 1" 1/4 |
50mm 40/49 1" 1/2 |
63mm 50/60 2" |
75mm 66/76 2" 1/2 |
|
| 1 | 8,0 | 2,1 | 0,5 | 0,2 | ||
| 1,5 | 17,0 | 5,0 | 1,0 | 0,5 | 0,1 | |
| 2 | 33,0 | 9,0 | 2,0 | 0,9 | 0,3 | |
| 3 | 21,0 | 4,5 | 2,2 | 0,6 | 0,1 | |
| 4 | 32,0 | 7,6 | 3,5 | 1,0 | 0,2 | |
| 5 | 13,0 | 6,0 | 1,8 | 0,4 | ||
| 6 | Les valeurs sont surestimées pour tenir compte des raccords, codes, etc. |
17,0 | 8,0 | 2,5 | 0,5 | |
| 7 | 25,0 | 12,0 | 3,5 | 0,7 | ||
| 8 | 33,0 | 14,0 | 4,5 | 1,0 | ||
| 9 | 19,0 | 5,7 | 1,2 | |||
| 10 | Les valeurs en grisé sont à éviter, et conduisent à choisir un diamètre supérieur, ne pas dépasser 10m |
23,0 | 7,0 | 1,5 | ||
| Valeur des pertes en charge en cm CE (cm de colonne d'eau) par m de canalisation | ||||||
Exemple de calcul: Débit: 3m3/h
Diamètre tuyauterie: 40mm
Perte en charge: 4,5 cm CE par m de canalisation
Si la longueur de canalisation est de 50m, cela donne 50 x 4,5 =225cm CE de perte en charge totale,
Soit 2,25m à rajouter à la hauteur manométrique totale HMT.
3. La pression nécessaire à l'utilisation ou la bonne marche des équipements raccordés.
- un robinet fonctionne avec 1 bar de pression.
- une douche, de 2 à 3 bars.
- un arroseur avec 3 bars mini.
Il faut que le point de fonctionnement de la pompe, par exemple 4m3 à 50m (5bar) soit situé dans la partie centrale, en évitant les extrémités à droite ou à gauche de la courbe.
Horizontale - Débit max. : 14 m3/h
